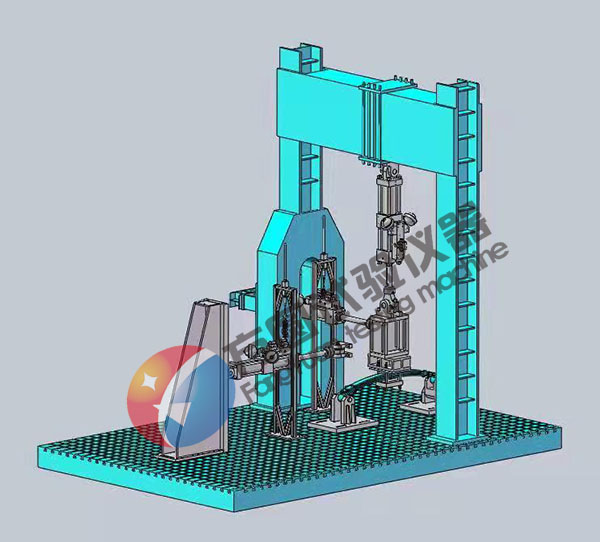

自平衡靜動力加載土工模型試驗係統設備(1台/套,國產定製)——David
3、可進行動態試驗和靜態試驗,最大工作頻率0.01-20Hz。
4、流量滿足下列幅頻特性:400KN,20HZ,±2mm;250KN,20HZ,±5mm;
5、信號波形有正弦波、方波、三角波、斜波等,可自定義試驗波形;
6、多通道結構加載軟件測控係統 、單軸力學動靜態軟件測控係統,必須具有譜載波形導入功能,加載軟件可使用戶人工幹預試驗過程,改變下一步的加載步長等。
7、靜態控製精度典型值優於0.5%FS,動態控製精度典型值優於1%FS;
8、試驗台平麵尺寸為長7m,寬不小於3m,必須滿足容器箱模擬加載工況;
9、主框架采用自反力結構,軸向加載通道作動器可沿水平向移動調節,調節距離不小於3M,水平加載通道可沿軸向移動調節,調節距離不低於2M。
10、主框架加工要求:所有構件的連接安裝麵、工作麵均進行機加工,表麵平麵度誤差不大於1mm,粗糙度優於R3.2;安裝孔孔距誤差0.2mm,且沒有累積誤差;噴漆前進行噴砂處理,表麵噴塗環氧樹脂漆。
11、容器箱要求縱向可移動調整,調整區間500-2000mm;雙向結構積木式設計,單件重量不超過150KG,連接方式方便可靠。
1、豎向最大動態輸出力±400kN,作動器行程±100mm;
2、水平最大動態輸出力±250kN,作動器行程±100mm;。3、可進行動態試驗和靜態試驗,最大工作頻率0.01-20Hz。
4、流量滿足下列幅頻特性:400KN,20HZ,±2mm;250KN,20HZ,±5mm;
5、信號波形有正弦波、方波、三角波、斜波等,可自定義試驗波形;
6、多通道結構加載軟件測控係統 、單軸力學動靜態軟件測控係統,必須具有譜載波形導入功能,加載軟件可使用戶人工幹預試驗過程,改變下一步的加載步長等。
7、靜態控製精度典型值優於0.5%FS,動態控製精度典型值優於1%FS;
8、試驗台平麵尺寸為長7m,寬不小於3m,必須滿足容器箱模擬加載工況;
9、主框架采用自反力結構,軸向加載通道作動器可沿水平向移動調節,調節距離不小於3M,水平加載通道可沿軸向移動調節,調節距離不低於2M。
10、主框架加工要求:所有構件的連接安裝麵、工作麵均進行機加工,表麵平麵度誤差不大於1mm,粗糙度優於R3.2;安裝孔孔距誤差0.2mm,且沒有累積誤差;噴漆前進行噴砂處理,表麵噴塗環氧樹脂漆。
11、容器箱要求縱向可移動調整,調整區間500-2000mm;雙向結構積木式設計,單件重量不超過150KG,連接方式方便可靠。
