當前位置:首頁 >> 新聞資訊 >> 行業新聞

杯突試驗機的試驗原理

作者:來源: 發布時間:2021-02-06 17:09:04

杯突試驗機采用機電一體化設計,外觀整潔、大方,是對金屬薄板和帶材進行工藝性能試驗的精密設備,可實現用國標GB/T 4156-2007《金屬材料 薄板和薄帶埃裏克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能,還可實現用GB5125-2008《有色金屬衝杯試驗方法》檢驗有色金屬板的各向異性。下麵92国产精品午夜福利水蜜桃就來說一說杯突試驗機的實驗原理以及92国产精品午夜福利水蜜桃所生產的超薄板杯突試驗機主要參數。


杯突試驗機的試驗原理


一、試驗原理

所謂杯突試驗機是用於測定金屬板材和帶材的冷衝壓變形性能的試驗的儀器。將一個端部為球形的衝頭對著一個被夾緊在墊模和壓膜內的試樣進行衝壓形成一個凹痕,直到出現一條穿透裂紋,衝頭位移測得的凹痕深度即為試驗結果。即用一定規格的鋼球或球狀衝頭,向周邊具有10kN夾緊力的試樣施加壓力,直到試樣產生穿透裂縫為止,此時衝頭壓入深度(mm),即為板材的杯突值,此杯突值用來判斷材料的塑性變形性能。

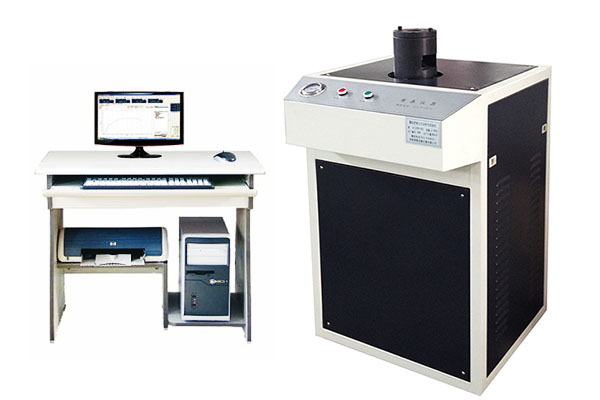

二、超薄板杯突試驗機性能特點

1、該杯突試驗機采用了新的結構原理,可實現恒速率控製。(過去油缸油源加力無法實現恒速率控製、液壓傳感器的精度和準確性能也較低)。

2、我公司生產的新型杯突試驗機,已改過去的油源加力為伺服電機恒速度加載,同時把液壓傳感器改為輪輻式傳感器,大大提高了試驗杯突值的準確性和精度。

3、杯突值測量儀表為進口高精度光柵位移傳感器,示值誤差精度≤±0.02mm之內,從而提高了該機的可控性和準確性。

4、無論從硬件配置上還是力的傳遞原理上都較原機有了很大的改善和提高,配置計算機控製,實現了本機的完美性,可實現結果的報表、存儲、批次、曲線繪製等等。

三、超薄板杯突試驗機技術參數:

1.最大試驗力:60kN

2.測力範圍:0.2kN~60kN

3.測力精度:示值的±1%

4.試驗準確度:杯突值精度±0.02mm

5.試驗速度:2~100mm/min (任意速率恒速控製)

6.衝頭杯突模具:φ20±0.05

標準墊模孔徑:Φ33±0.1mm

標準固定模孔徑:Φ27±0.05mm

7.板材最大寬度:100 mm

8.夾持試樣厚度:衝杯試驗有色金屬板:0.010-0.1mm

9.衝頭行程:60mm

10.夾緊活塞行程40mm

11.最大衝壓負荷:60kN

12.最大夾緊負荷:25 kN

13.杯突值分辨率:0.01mm

14.液壓油:N46號液壓油

15.外形尺寸:(700×360×1700)mm

16.電源及功率:380V 50Hz 3Kw

以上所述就是92国产精品午夜福利水蜜桃整理的杯突試驗機的實驗原理以及92国产精品午夜福利水蜜桃所生產的超薄板杯突試驗機主要參數信息了,希望對大家能夠有所幫助。
